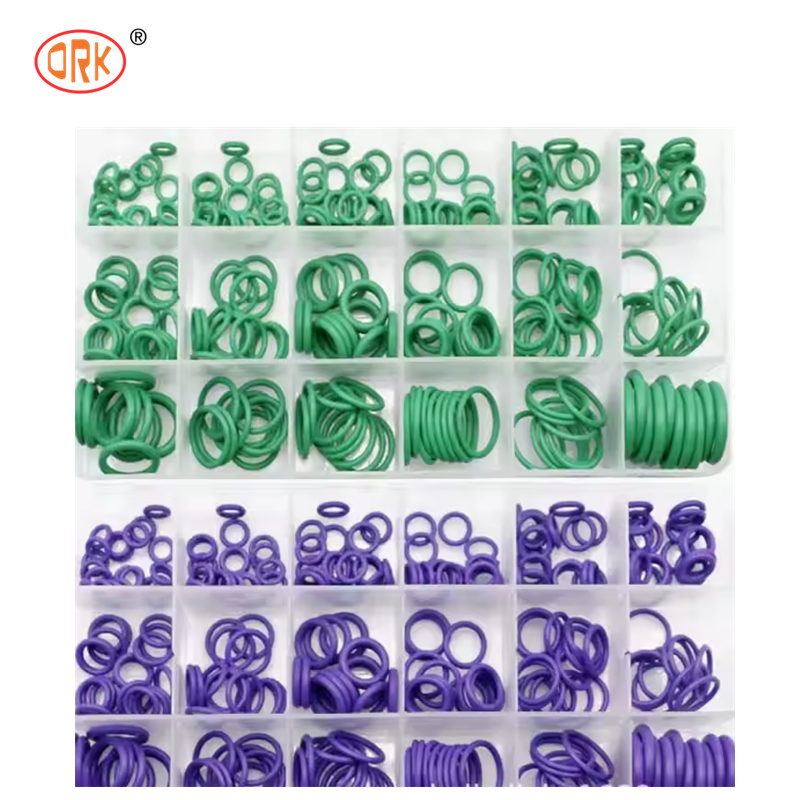

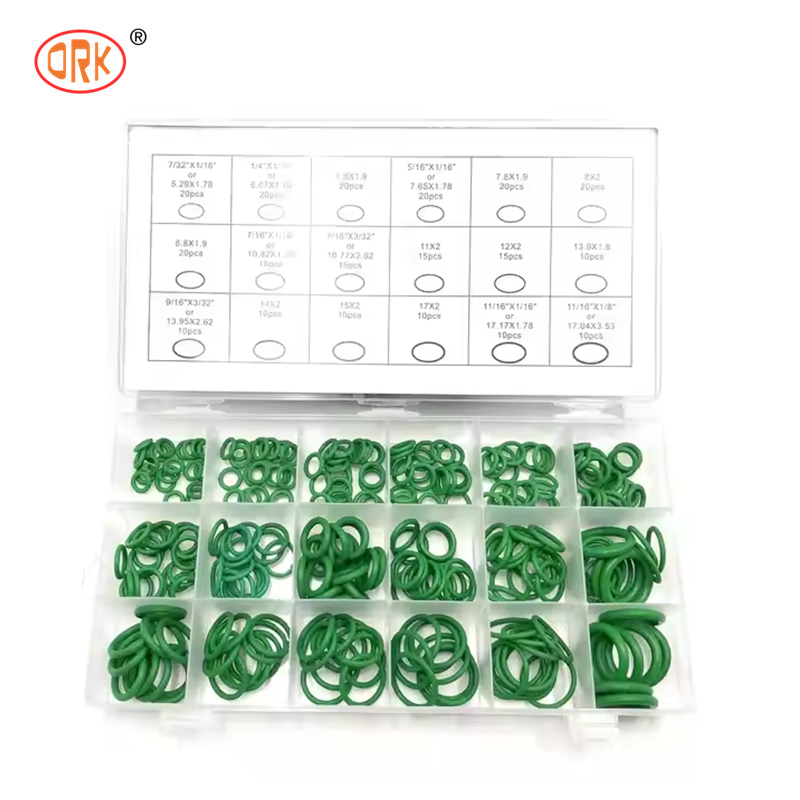

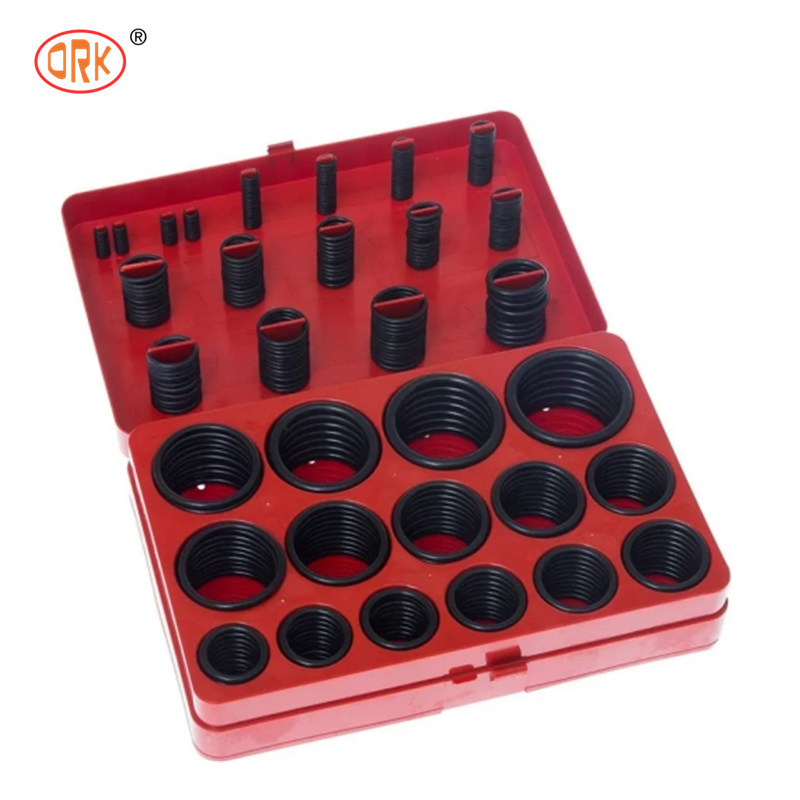

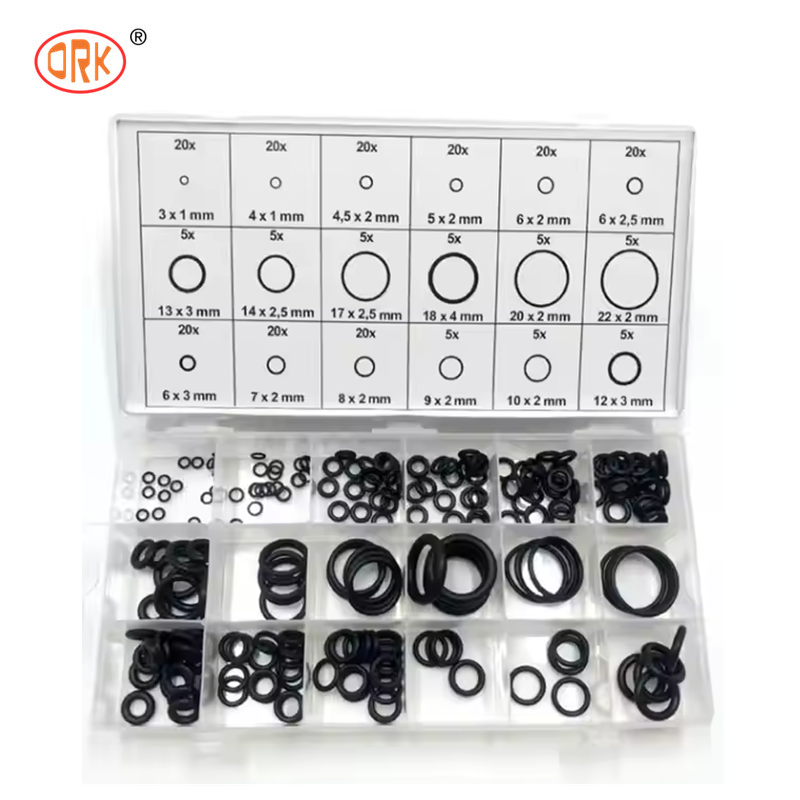

Hochwertiges NBR Nitril O-Ring-Kit — 419 Teile, 30 Größen, 90 Durometer Sortiertes Gummi-O-Ring-Set für Automobil-, Bagger- und Pipeline-Wartung
Produktübersicht
Dieses professionelle NBR-Nitril-O-Ring-Kit bietet zuverlässige, leckagefreie Dichtleistung für eine breite Palette von industriellen und mechanischen Anwendungen. Hergestellt aus hochwertigem Nitril-Butadien-Kautschuk (NBR) mit 90 Shore A Durometer, bietet jeder O-Ring eine ausgezeichnete Ölbeständigkeit, Verschleißfestigkeit und stabile physikalische Eigenschaften. Das sortierte Set ist in einem tragbaren Aufbewahrungskoffer organisiert für eine schnelle Größenauswahl und bequeme Verwendung vor Ort.
Zusätzlich zu NBR bieten wir optionale FKM (Viton), EPDM und Silikon-Kautschukmaterialien an, um unterschiedliche Arbeitsbedingungen zu erfüllen — einschließlich Hochtemperatur-, chemikalienbeständiger, ozonbeständiger und extrem tieftemperaturbeständiger Umgebungen.
Verfügbare O-Ring-Kit-Konfigurationen
Die beiden unten aufgeführten Kits werden ebenfalls häufig angefordert. Kundenspezifische Kits sind auf Anfrage für andere Größen erhältlich.
BOX-G — AS568 Standard O-Ring-Kit
NBR382 StückProfessionelle Qualität Nitrilkautschuk (NBR) · AS568 Standardgrößen
| Teilenummer | ID (mm) | CS (mm) | Menge |
Teilenummer | ID (mm) | CS (mm) | Menge |
| A 006 | 2,90 | 1,78 | 20 | A 211 | 20,22 | 3,53 | 10 |
| A 007 | 3,68 | 1,78 | 20 | A 212 | 21,82 | 3,53 | 10 |
| A 008 | 4,47 | 1,78 | 20 | A 213 | 23,39 | 3,53 | 10 |
| A 009 | 5,28 | 1,78 | 20 | A 214 | 24,99 | 3,53 | 10 |
| A 010 | 6,07 | 1,78 | 20 | A 215 | 26,57 | 3,53 | 10 |
| A 011 | 7,65 | 1,78 | 20 | A 216 | 28,17 | 3,53 | 10 |
| A 012 | 9,25 | 1,78 | 20 | A 217 | 29,74 | 3,53 | 10 |
| A 110 | 9,19 | 2,62 | 13 | A 218 | 31,34 | 3,53 | 10 |
| A 111 | 10,77 | 2,62 | 13 | A 219 | 32,92 | 3,53 | 10 |
| A 112 | 12,37 | 2,62 | 13 | A 220 | 34,52 | 3,53 | 10 |
| A 113 | 13,94 | 2,62 | 13 | A 221 | 36,09 | 3,53 | 10 |
| A 114 | 15,54 | 2,62 | 13 | A 222 | 37,69 | 3,53 | 10 |
| A 115 | 17,12 | 2,62 | 13 | A 325 | 37,47 | 5,33 | 7 |
| A 116 | 18,72 | 2,62 | 13 | A 326 | 40,64 | 5,33 | 7 |
| A 210 | 18,64 | 3,53 | 10 | A 327 | 43,82 | 5,33 | 7 |
| Gesamtmenge: 382 Stück |
BOX-H — Metrisches O-Ring-Kit
NBR404 StückProfessionelle Qualität Nitrilkautschuk (NBR) · Metrische Größen
| Teilenummer | ID (mm) | CS (mm) | Menge |
Teilenummer | ID (mm) | CS (mm) | Menge |
| R_01 | 3,00 | 2,00 | 18 | R_16 | 20,00 | 3,00 | 12 |
| R_02 | 4,00 | 2,00 | 18 | R_17 | 22,00 | 3,00 | 12 |
| R_03 | 5,00 | 2,00 | 18 | R_18 | 24,00 | 3,00 | 12 |
| R_04 | 6,00 | 2,00 | 18 | R_19 | 25,00 | 3,00 | 12 |
| R_05 | 7,00 | 2,00 | 17 | R_20 | 27,00 | 3,00 | 12 |
| R_06 | 8,00 | 2,00 | 17 | R_21 | 28,00 | 3,00 | 12 |
| R_07 | 10,00 | 2,00 | 17 | R_22 | 30,00 | 3,00 | 12 |
| R_08 | 10,00 | 2,50 | 14 | R_23 | 32,00 | 3,00 | 12 |
| R_09 | 11,00 | 2,50 | 14 | R_24 | 33,00 | 3,00 | 12 |
| R_10 | 12,00 | 2,50 | 14 | R_25 | 35,00 | 3,00 | 12 |
| R_11 | 14,00 | 2,50 | 14 | R_26 | 36,00 | 3,00 | 12 |
| R_12 | 16,00 | 2,50 | 14 | R_27 | 38,00 | 3,00 | 12 |
| R_13 | 17,00 | 2,50 | 14 | R_28 | 38,00 | 4,00 | 9 |
| R_14 | 19,00 | 2,50 | 14 | R_29 | 42,00 | 4,00 | 9 |
| R_15 | 19,00 | 3,00 | 12 | R_30 | 45,00 | 4,00 | 9 |
| Gesamtmenge: 404 Stück |
O-Ring-Kit NBR90 — 397 Stück
NBR 90 Shore A397 StückGemischte metrische und Standardgrößen
| Teilenummer | Größe (mm) | Menge |
Teilenummer | Größe (mm) | Menge |
| P3 | 2,8 × 1,9 | 18 | P22 | 21,8 × 2,4 | 14 |
| P4 | 3,8 × 1,9 | 18 | P22.4 | 22,1 × 3,5 | 10 |
| P5 | 4,8 × 1,9 | 18 | G25 | 24,4 × 3,1 | 11 |
| P6 | 5,8 × 1,9 | 18 | P25 | 24,7 × 3,5 | 10 |
| P7 | 6,8 × 1,9 | 18 | P26 | 25,7 × 3,5 | 10 |
| P8 | 7,8 × 1,9 | 18 | G30 | 29,4 × 3,1 | 11 |
| P9 | 8,8 × 1,9 | 18 | P30 | 29,7 × 3,5 | 10 |
| P10A | 9,8 × 2,4 | 14 | P32 | 31,7 × 3,5 | 10 |
| P11 | 10,8 × 2,4 | 14 | P34 | 33,7 × 3,5 | 10 |
| P12 | 11,8 × 2,4 | 14 | G35 | 34,4 × 3,1 | 11 |
| P14 | 13,8 × 2,4 | 14 | P36 | 35,7 × 3,5 | 10 |
| P16 | 15,8 × 2,4 | 14 | G40 | 39,4 × 3,1 | 11 |
| P18 | 17,8 × 2,4 | 14 | P40 | 39,7 × 3,5 | 10 |
| P20 | 19,8 × 2,4 | 14 | G45 | 44,4 × 3,1 | 11 |
| P21 | 20,8 × 2,4 | 14 | P48 | 47,7 × 3,5 | 10 |
Anwendungen & Funktionsprinzip
O-Ringe werden an einer Vielzahl von Maschinen und Geräten installiert, um eine zuverlässige Abdichtung unter bestimmten Temperatur-, Druck- und Medienbedingungen zu gewährleisten — sowohl im Ruhezustand als auch in Bewegung. Sie werden häufig in maritimen, automobilen, luftfahrttechnischen, metallurgischen, chemischen, ingenieurtechnischen, bau-, bergbau-, erdöl-, kunststoff- und landwirtschaftlichen Maschinen sowie in einer breiten Palette von Instrumenten und Dichtelementen eingesetzt.
O-Ringe werden hauptsächlich für statische Dichtungen und Hubdichtungen verwendet. Für Drehbewegungen sind sie auf Dichtvorrichtungen mit geringer Drehzahl beschränkt. Typischerweise in einer rechteckigen Nut am äußeren oder inneren Kreis des Dichtbereichs installiert, bieten O-Ringe weiterhin eine ausgezeichnete Stoßdämpfung in öligen, sauren, verschleißfesten und chemisch erosiven Umgebungen. Daher sind sie die am weitesten verbreitete Dichtung in hydraulischen und pneumatischen Antriebssystemen.
Hauptmerkmale
- Hergestellt aus hochwertigem NBR (Nitrilkautschuk), mit optionalen FKM-, EPDM- und Silikonmaterialien für unterschiedliche Arbeitsbedingungen.
- Ausgezeichnete Ölbeständigkeit, Verschleißfestigkeit und zuverlässige Dichtleistung.
- Die FKM-Version bietet hervorragende Hochtemperatur- und chemische Beständigkeit.
- EPDM leistet gute Dienste bei Ozon- und Witterungsbeständigkeit.
- Silikon hält extremen hohen und niedrigen Temperaturen stand.
- Stabile physikalische Eigenschaften und geringer Druckverformungsrest für lange Lebensdauer.
- Mehrere Größen in einem tragbaren Aufbewahrungskoffer verpackt für schnelle Auswahl und bequeme Lagerung.
- Ideal für industrielle Reparaturen, Ersatz und Aftermarket-Ersatzteile.
Anwendungsbereiche
Geeignet für Dichtungsanwendungen in automobilen Systemen, hydraulischen und pneumatischen Geräten, Baumaschinen, Pumpen und Ventilen, Rohrleitungsarmaturen, HLK-Systemen und allgemeinen Industriemaschinen. Häufig verwendet für die Wartung und den Austausch von Motoren, Getrieben, Kompressoren, Kraftstoffsystemen und Wasseraufbereitungsgeräten. Perfekt für Werkstattreparaturen, Wartung von Geräten vor Ort und Aftermarket-Ersatzteile.
Was sind NBR-O-Ringe?
Neben FKM und HNBR ist NBR (Nitril-Butadien-Kautschuk) einer der am häufigsten verwendeten Elastomere für Dichtelemente. Das Material zeichnet sich durch vorteilhafte mechanische Eigenschaften und ein breites Beständigkeitsprofil aus. Die breite Anwendungspalette dieser O-Ringe wird nur durch ihre eingeschränkte Eignung für hohe Temperaturen begrenzt.
HNBR (hydrierter Nitril-Butadien-Kautschuk) erweitert den Hochtemperaturbereich von NBR und ist daher für noch anspruchsvollere Anwendungen geeignet. Viele Standardanwendungen können jedoch wirtschaftlich mit NBR-O-Ringen realisiert werden. Sie sind auch unter Herstellernamen wie Perbunan® oder Europrene® bekannt.
Technische Spezifikationen
| ISO-Bezeichnung | NBR |
|---|
| Handelsnamen | Perbunan |
|---|
| Chemischer Name | Nitril-Butadien-Kautschuk |
|---|
| Medienbeständigkeit | Mittlere Medienbeständigkeit |
|---|
| Temperaturbeständigkeit | -30 °C bis +120 °C |
|---|
| Standardfarbe | Schwarz |
|---|
| Standardhärte | 90 Shore A |
|---|
| Anwendungsbereich | Automobilindustrie, Öl & Gas, Chemie |
|---|
| Herstellung | Formpressen und Spritzgießen |
|---|
| Toleranzen | DIN ISO 3601 |
|---|
| Haltbarkeit | 10 Jahre |
|---|
Zertifizierungen
Wir halten folgende Zertifikate: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, IATF 16949, FDA, REACH, ROHS, SGS und mehr.
Sonderfarben erhältlich
O-Ring-Farben können nach Kundenwunsch hergestellt werden. Die folgende Tabelle zeigt die von uns hergestellten farbigen O-Ringe. Wenn Sie farbige O-Ringe benötigen, geben Sie bitte Ihre Pantone-Nummer an.
Verwandte Gummidichtungen, die wir herstellen
Wir produzieren auch Gummidichtungen für die Automobilindustrie, Gummidichtungen für Steckverbinder, Gummidichtungen für Elektrowerkzeuge, Gummidichtungen für Ventile, Gummidichtungen für Rohre, Gummidichtungen für Halbleiter, Gummidichtungen für Hydraulik und Pneumatik, Gummidichtungen für Pumpen, Dichtungen für Öl und Gas, lebensmittelechte Gummidichtungen, Gummidichtungen für medizinische Geräte, Gummidichtungen für chemische Anlagen und mehr.
Unsere Fabrik
- Seit 2006 konzentriert auf Gummidichtungen, insbesondere für Autoteile.
- Zertifikate: ISO 9001, IATF 16949, ISO 14001, ISO 45001, ISO 13485.
- Zwei Fabriken mit über 18.000 m², darunter ein 600 m² großer Reinraum, mit 300 Mitarbeitern.
- Mehr als 10.000 Formen, darunter etwa 5.000 O-Ring-Formen.
- Die O-Ring-Serie umfasst amerikanische Standardgrößen (AS568), japanische Standardgrößen (JIS), nationale Standardgrößen (GB) und eine große Anzahl kundenspezifischer Nicht-Standardteile.
- Materialien: NBR, FKM, SIL, EPDM, CR, NR, PU, HNBR, FFKM, SBR. Alle Gummimaterialien erfüllen die Anforderungen von ROHS 2.0 und REACH 235.
- Materialzertifikate: FDA, ROHS, REACH, UL157, CP65, WRC, EN549, EN45545.
- Produkte weit verbreitet in Automobilteilen, elektronischen Steckverbindern, Ventilen, Pneumatik, Elektrowerkzeugen, neuer Energie, medizinischen Geräten, elektronischen Produkten und anderen Bereichen.
- Seit der Gründung des Unternehmens wurden HRP-, ERP- und andere Managementsysteme eingeführt.
- Arbeitskosten, Rohstoffbeschaffung, Produktionsprozess und Produktqualität werden umfassend und wissenschaftlich kontrolliert.
Qualitätsstandards
Ruichen erfüllt stets die Anforderungen unserer Kunden. Um die Herstellung hochwertiger O-Ringe zu gewährleisten, implementiert unser Unternehmen die folgenden allgemeinen Standards:
- Standard für die Eingangsprüfung von Rohmaterialien: ASTM D2000 & HG/T 2579-2008 & HG/T 2811-1996
- Standard-Toleranz für O-Ring-Abmessungen: GB/T 3452.1-2005
- Spezifikation für die Qualitätsprüfung von O-Ring-Aussehen der N-Klasse: GB/T 3452.2-2007
- Modell für Härtemessung: Mikro-O-Ring-Prüfung (Typ M-System)
- Härtestandard: ASTM D2240 Standard-Prüfverfahren für Gummi (Shore A)
- Spezifikation für Stichprobenprüfung: GB/T 2828.1-20
Produktionsfortschritt
Qualitätskontrollprozess
Materialprüfung
Alle Rohmaterialien werden vor der Verwendung gelagert und geprüft. Ein Bericht über die entsprechenden Materialeigenschaften wird ausgestellt und mit dem eigenen Eigenschaftsbericht des Rohmaterials verglichen. Nur wenn die Werte der beiden Berichte übereinstimmen, kann das Material eingelagert werden.
Modellprüfung
Nach Abschluss der Formenentwicklung oder Formenreinigung an der Maschine testen wir alle Spezifikationen der Form, um sicherzustellen, dass jede Kavität den Produktspezifikationen und Qualitätsanforderungen entspricht.
Produktionsprüfung
Während der Produktion führen Inspektionspersonal geplante Inspektionen von Halbfertigprodukten durch, um die Prozessqualität sicherzustellen und die Fehlerrate in einem angemessenen Bereich zu halten.
Qualitätskontrolle
Die Qualitätskontrollabteilung führt Stichprobenprüfungen für jede Produktcharge durch.
Vollständige Produktionsinspektion
Optische Inspektionsmaschinen stellen sicher, dass das Aussehen und die Abmessungen des Produkts zu 100 % qualifiziert sind.
